负压分室反吹袋式除尘器和正压分室反吹袋式除尘器的结构特点

负压分室反吹袋式除尘器

负压分室反吹袋式除尘器的结构如图所示。

吸入大气反吹和循环气体反吹两 种形式都未设置反吹风机。

该除尘器的切换阀门位于袋室的岀口处，反吹气流进入清灰的袋室后，反向穿过袋壁使滤袋变形，净气携带其余粉尘从位于灰斗的进气口流出，与含尘气体汇合前往其他袋室。

正压分室反吹袋式除尘器

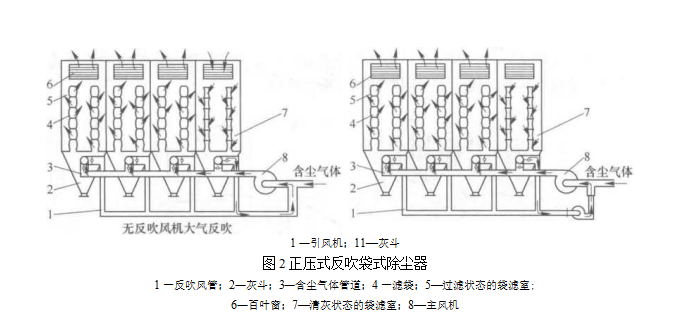

正压分室反吹袋式除尘器在系统主风机正压段工作，其结构如图所示。

该类袋式除尘器的袋室不需严密的围挡结构，各袋室之间也不设隔板。只有袋室的灰斗需要严密的结构，各灰斗之间须完全分隔。袋室的外壁设百叶窗，从滤袋内穿的净气直接经百叶窗排往大气，省去了净气总管。因此，该除尘器结构较轻，钢耗较低。清灰切换阀门位于袋室的入口处。某室清灰时，清灰气体部分来自邻近袋室的净气,部分来自从百叶窗进入的室外空气。对于设有反吹风机的正压反吹袋式除尘器，某室清灰时，其反吹气体基本上来自邻近袋室的净气。
