除尘器的机械振动清灰装置的效果如何

垂直振动清灰装置

垂直振动清灰装置（图1）要求除尘器设计成若干个独立的仓室，由电动机和减速机构带动的传动轴上，设有与仓室数相同的凸轮，每一凸轮控制一个拨叉。当某仓室清灰时，凸轮带动拨叉将吊挂滤袋的吊架向上提起，随后突然落下，滤袋受振动而使表面的粉尘脱落。同时，振动机构使该仓室的排气阀关闭，切断含尘气流通道，反吹气流进口开启，干净气体借助负压（或反吹风机）从反方向吹入滤袋内，以增强滤袋清灰效果。

各仓室对应的凸轮相差一定角度，因而每次只有一个仓室清灰。每次清灰时，滤袋振动3次，耗时l~2min。滤袋吊架被提起的高度为30~50mm。清灰周期为8〜lOmin。

垂直振动清灰的另外一种形式如图1所示，由凸轮机构通过杠杆驱动吊架而实现振动清灰。

横向振动清灰装置

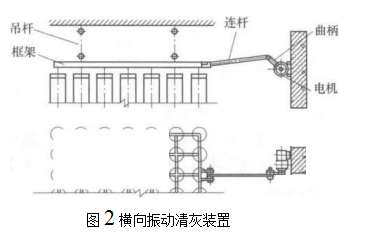

横向振动清灰装置的结构如图2所示。滤袋安装在顶部的框架上，框架通过连杆、曲柄与电机相连。电机运转时，带动吊架横向振动，使滤袋上的粉尘清落.

中部振动清灰装置

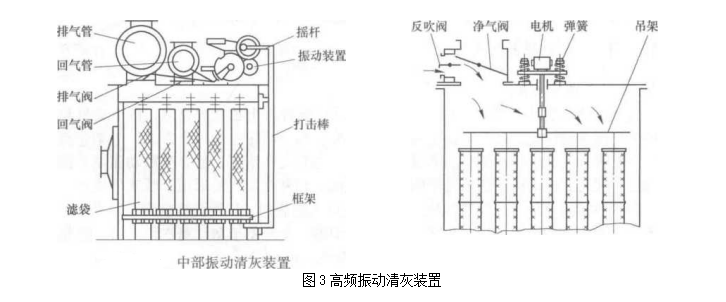

中部振动清灰装置也属于横向振动，由电机、曲柄和连杆等组成（图3）,同样要求袋式除尘器设计成若干个独立的仓室，清灰逐室进行，通常与反吹清灰方式结合使用。清灰时，电机通过摇杆和打击棒使框架横向振动, 滤袋也随之振动，滤袋上的粉尘随之脱落；同时，仓室的排气阀和回气阀切换，干净气流从回气阀门及向进入滤袋，促进滤袋清灰。有的清灰装置还装有电加热器对清灰气流加热，在含尘气体湿度较高的条件下，避免温度较低的清灰气流导致除尘器内结露。

髙频振动清灰装置

高频振动清灰装置以带有偏心轮的电机为动力，电机安装在滤袋吊架的顶部，而吊架支撑在弹簧上（图3）。电机开动时带动吊架振动，其频率很高，而振幅很小，滤袋随之振动，将滤袋表面的粉尘清落。同时，净气出口阀和反吹阀相互切换，室外空气或净化后的气体反向通过滤袋，增强清灰效果。该方式要求除尘器取分室结构，逐室轮流清灰。
