液压过滤器的表面型过滤与深度型过滤

表面型过滤与深度型过滤

过滤器滤层材质的结构可以分为表面型和深度型两类。

表面型滤材

表面型滤材有用金属细丝编织而成的精密滤网，也有用金属丝缠绕等其他形式。过滤精度由编织成的孔眼尺寸或金属丝线隙尺寸决定。任何大于孔眼尺寸或线隙的微粒均不能通过只是理想状态，这在实际情况下是办不到的。这种编织而成的滤网或金属丝缠绕成的滤芯，有着相同尺寸的孔隙，它的过滤作用只发生在滤网表面，所以称为表面型过滤。随着污物在滤网表面的不断聚集，其孔隙不断被堵塞，从而使压力降逐渐增加；过滤效率也会下降，因为被堵在网孔的颗粒可能随时被挤出网孔。如果希望将压力降控制在一定范围之内，则滤芯应具有足够大的过滤面积。这种滤芯经过清洗可以重复使用。

深度型滤材

深度型滤材是用纤维造纸术制成的，是有一定厚度的过滤介质。这种滤材的特性与表面型过滤大不相同。它的孔眼形状、尺寸大小不规则、不均匀，内部的通道弯弯曲曲错综复杂。它的过滤作用不光是发生在过滤介质的表面，也发生在过滤介质的深处，所以称深度型过滤。由于这种过滤介质有一定厚度且通道四通八达，所以它的纳污容量比表面型过滤大得多，而且压力降也比表面型过滤低得多。另外由于其孔隙尺寸分布的范围较宽，所以它还能滤出大量的细微颗粒。

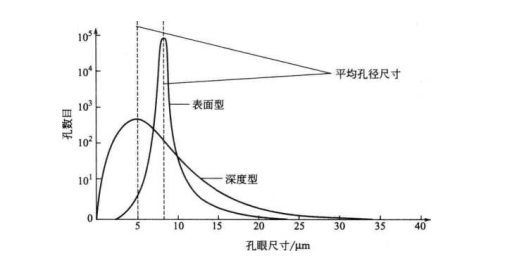

表面型滤层过滤情况与深度型滤层过滤情况的示意图。图示出了表面型和深度型两种滤层的孔径尺寸分布曲线。由图可以看出表面型过滤平均孔眼尺寸为7.5；im,最小孔径直径为2.5fzm,最大孔径尺寸是25_Mm_o这种过滤器可以阻截大部分尺寸为7. 5^111以上的颗粒，但不能除去比 2.5fzm小的颗粒。然而，过滤孔径达38_Mm的深度型油滤，其平均孔径尺寸是 5_Mm,而且还有一大部分的孔径分布在5/zm以下的区域，所以它不但能滤出大部分5/m尺寸的颗粒，也能滤出很多小于5“m的微粒。这就是为什么绝大多数液压系统采用深度型过滤器的原因。

于深度型过滤器，构成过滤介质的纤维直径，其粗细尺寸对过滤效率和其他性能都有直接影响。用直径较细的纤维构成的滤层，能在单位面积中形成更多的通孔，同样在内部也能形成更多的通道。所以它的过滤效率和纳污容量都比用直径较粗纤维构成的滤层要高。由于同样的原因，它的压力降也比后者小。所以用细纤维构成的滤芯工作寿命也长。
