双层袋内外滤袋式除尘器的组成（双层袋内外滤袋式除尘器的独特之处）

双层袋脉冲袋式除尘器

双层袋脉冲袋式滁尘器由上箱体、中箱体、灰斗、卸灰装置和喷吹装置等几部分组成。含尘气体由灰斗上部进入，净气由上箱体排出。图1所示为SMC- I系列双层袋脉冲袋式除尘器，其结构和工作原理与MC型除尘器大致相同，采用淹没式脉冲阀、脉冲喷吹清灰，喷吹压力为0.3~0.4MPa,压缩气体通过喷吹管输送至每条滤袋而使其清灰。

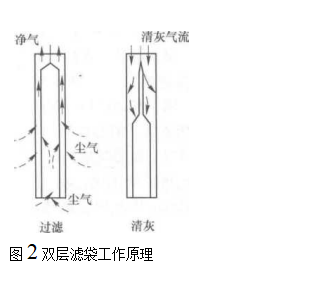

双层袋除尘器独特之处在于，滤袋由套在一起的内袋和外袋两部分组成（图2）,外袋上端开口，并固定于花板上；而内袋则下端开口，并与外袋底部的周边缝在一起，上端悬吊于外袋袋口附近。外袋内装有框架，框架用©6mm圆钢制成，外面以02mm铁丝环绕，形成网式框架，可防止滤袋直接和框架的焊点接触，保护滤袋。过滤时，外袋被吸附在滤袋框架上，内袋胀起，粉尘被阻留在外袋的外表面和内袋的内表面上，亦即外袋为外滤方式，内袋为内滤方式。净化后的气体由外、内袋之间的夹层流向外袋的袋口，最后由上箱体的出风口排出。

清灰时，喷吹气流从外袋的袋口进入滤袋，外袋和内袋的袋壁分别向外和向内急速变形，粉尘受强烈的冲击振动而从滤袋表面剥离。双层滤袋固定在分隔上箱体和中箱体的花板上，每个袋孔焊有短管，安装时先将已经装有框架的滤通过袋孔插入花板，再将滤袋上口翻边，并绑扎在短管外边即可。安装新滤袋以及检查和更换已用滤袋都可揭开顶盖后在花板以上的净气空间进行，人与污袋接触较少
