聚四氟乙烯纤维滤料在袋式除尘器中的使用（聚四氟乙烯纤维滤料的结构）

聚四氟乙烯纤维

聚四氟乙烯（特氟纶，PTFE, polytetrafluoro ethylene）的结构式为:聚四氟乙烯（又称F4）外表为似蜡状白色粉末，无毒、无味、无嗅，不燃烧、不黏结、不吸水。其大分子两侧全部为C—F键，它是很稳定的化学键，并把主链上的碳原子屏蔽保护起来，使分子链难以破坏，因而具有最好的耐腐蚀性和耐热性。聚四氟乙烯可耐各种强极性溶剂如氢氟酸、王水、发烟硫酸、浓碱、过氧化氢等强腐蚀性试剂的作用。目前只发现高温下熔融的碱金属如钠、氟元素、三氟氯乙烯等少数物质在高温下才可对其有一定影响。PTFE的耐候性优良：在室外6年性能基本不变，15年力学性能无明显变化。 PTFE大分子表面的自由能很低，因此具有极强的不黏附性和最低的摩擦系数。其摩擦系数在现有的高分子化合物中最小（0.01 ~0. 06）,而且在广泛的温度和载荷范围内保持不变。

制造PTFE材料的实用方法有乳液载体生产法和膜裂法。乳液载体法是在PTFE乳液中 加入粘胶纤维素之类的载体物，喷丝后通过烧结碳化去除载体物后得到PTFE纤维。因含载 体碳化去除的残留物，纤维呈棕褐色，称为“棕色纤维”。现已基本停止使用这种工艺。

近年来国内市场大量供应的PTFE短切纤维，基本上是采用膜裂法制造。该法是将 PTFE粉末树脂原料（PTFE分散树脂）制成膜带，再将膜带进行机械分裂，并经梳理、卷曲、定长切断而得到短切纤维。因为纤维呈现树脂的本白色，被称为“白色纤维”。为-195~260们其耐温性能如图1所示。PTFE是最难燃烧的有机纤维之一，还具有良好的电气绝缘和自润滑性能。其缺点是力学性能一般，拉伸强度、弯曲强度、冲击强度、刚性、硬度、耐蠕变、耐疲劳性能都较差。

聚四氟乙烯纤维无任何毒性，但在200℃以上使用时，可能有氟化氢产生，需采取必要的防护措施。

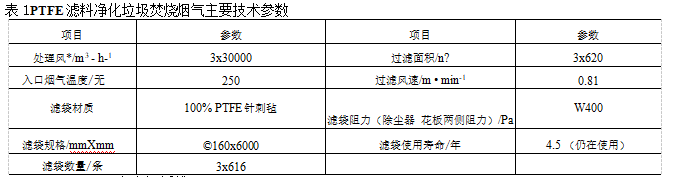

应用实例：我国一个最早投运的城市生活垃圾焚烧厂，拥有3台垃圾焚烧炉，处理烟气量为3x3OOOOm3/h。烟气中含SO?约630ppm、HC1约130ppm,水蒸气含量也高。100% PTFE滤袋（1848条）在该厂成功使用4年半时尚未更换。其工程主要技术参数列于表1。
