聚酰亚胺纤维滤料在袋式除尘器中的使用（聚酰亚胺纤维滤料的结构）

聚酰亚胺纤维

聚酰亚胺聚酰亚胺纤维（P84, Polyimide, PI）是指一类主链含酰亚胺环重复单元的耐高温芳杂环聚合物，其中以含有猷酰亚胺结构的聚合物最为重要。聚酰亚胺纤维商品名称为P84。其结构式为：

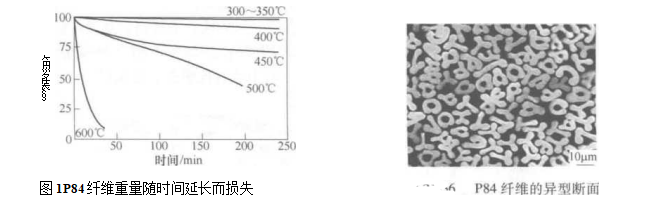

P84具有优良的耐高、低温性，可在-195~260弋长期使用，并可在-269Y或400Y短 期使用。其耐热性能突岀，没有明显的二次转变温度和熔点，不能熔融，分解温度高达 470Y,分解时只放出非常少的有害气体，是迄今热稳定性最高的聚合物品种之一。它在2752下尺寸稳定；在250^热空气中lOmin,收缩率小于1%；在300弋下lOOh,强度保持率为50%，伸长率降低5%〜10%。以等温热重分析法（TGA）分析P84纤维，得出温度和时间对纤维重量损失的影响（图21-35）,结果表明，在350Y下经3小时后纤维重量损失约为5%。

P84纤维很细且断面形状不规则（图1）,比表面积大，纤维之间抱合性能好，因而制成的滤料孔隙小，其过滤效率更高且阻力更低。84纤维耐氧化性优于PPS纤维。

P84纤维的主要缺点是耐水解性能较差，但优于聚酯纤维和芳纶纤维。

P84纤维滤料广泛用于水泥窑烟气净化、高炉煤气净化等场合，获得很好的效果。
