阴极旋转挠臂振打的顶部传动装置的结构原理是什么？

阴极旋转挠臂振打的顶部传动装置结构原理为：

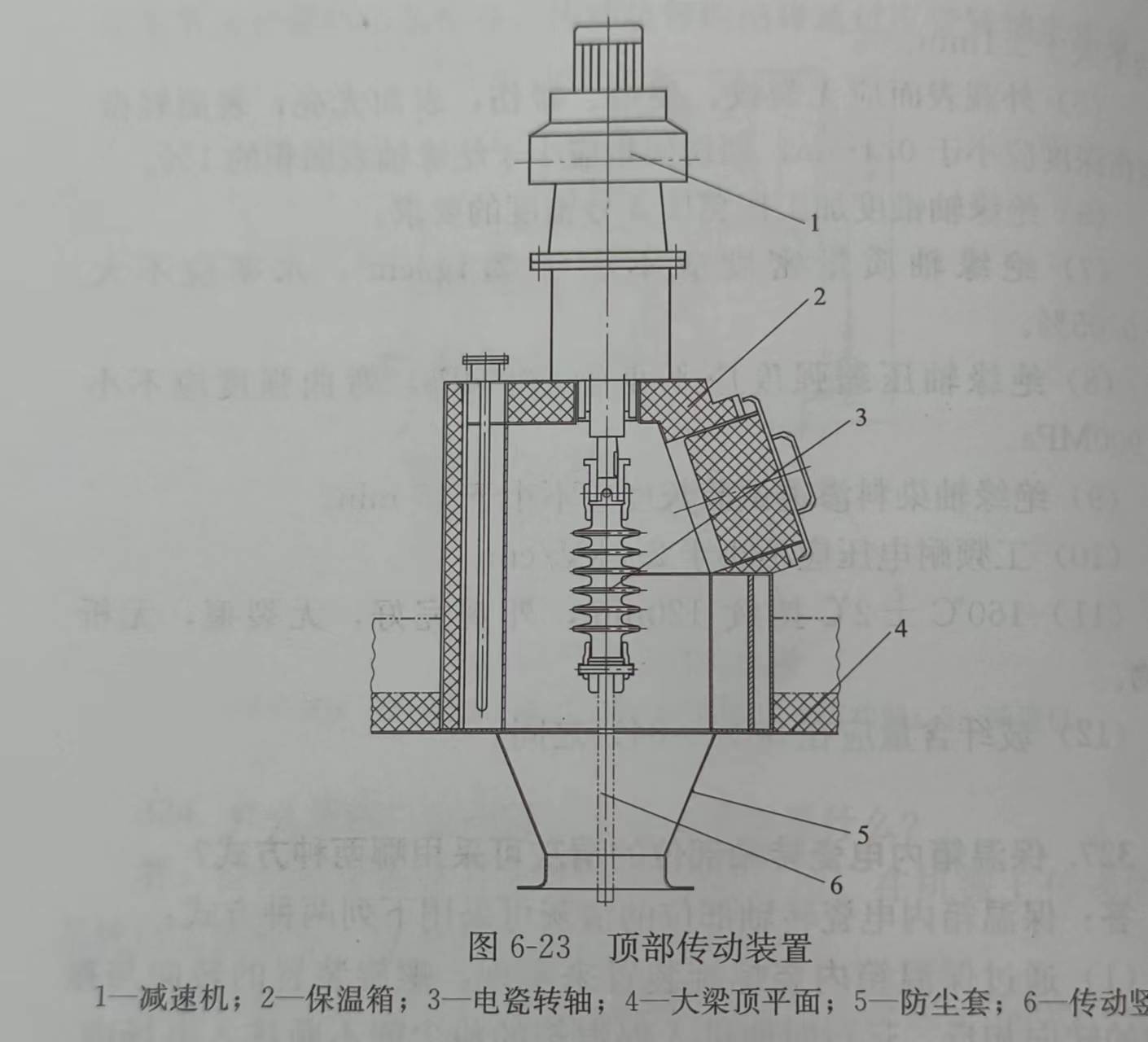

为了改善传动轴绝缘瓷轴的工作条件和减少传动电动机，可将传动装置布置在电除尘器顶部，结构如图6-23所示。这种传动装置是通过针轮啮合来传递动力通过一对90°交叉的大小针轮将垂直回转变成水平回转，带动带有振打锤的水平振打轴回转，从而实现旋转挠臂锤振打(见图6-24)。

顶部传动装置补偿框架受热变形和垂直转动轴受热伸长的方法与侧面传动装置相同，也是通过万向节或有径向位移的柱销联轴节来实现的。垂直传动轴的质量由轴端的支承盘承担，支承盘焊接在阴极竖梁上。

传动装置放在电除尘器顶部且自带保温箱，采用管状加热器对保温箱加热即可达到电瓷转轴保温的目的。

由于应用了垂直竖轴传递动力，这样在竖轴上可安装两对以上的针轮啮合副，与侧向传动相比减少了一半以上的传动电动机，节省了运行费用和制造成本，减少了安装、维护及检修的工作量。

这种顶部安装减速电动机，通过针轮传动的机构，由于具有以上诸多优点，所以目前国内外应用非常普遍。
