塔式梳耙反吹颗粒层除尘器组成结构及规格参数

塔式梳耙反吹颗粒层除尘器系我国于20世纪70年代研制。该除尘器有8个过滤单元，分别沿竖向布置在两座塔架上。颗粒层皆为水平布置，烟气的除尘过程以及滤料的清灰过程与GFE型除尘器大致相同。不同之处在于，塔式颗粒层除尘器清灰时，携带少量的粉尘的反吹气流经过专设的多管旋风除尘器再次净化后，才汇入含尘气体总管。

塔式梳耙反吹颗粒层除尘器一个单元的结构如图1所示。

除尘器箱体顶部和底部各设空气铝箔隔热层，厚度为30mm,以保护梳耙的轴承。箱体内金属筛网上方为尘气室，设有进气口和检修门；下方为净气室，设有排气口和清扫孔每单元用作支撑颗粒层的筛网由三块分片组成，相互间留有缝隙，避免热变形。

梳耙的耙齿以巾lOrnm圆钢制作，齿距为75mm。为加强梳耙的效果，将左右两条耙臂的耙齿交错排列，同一耙臂的相邻两耙齿分属两列布置。

圆盘切换阀门釆用液压驱动，由配套的小型液压站提供动力，油泵的压力为7MPa。

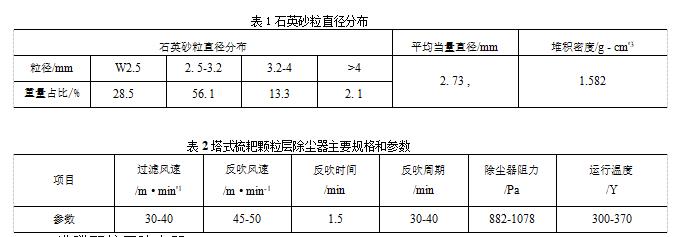

塔式梳耙反吹颗粒层除尘器的过滤介质为石英砂，颗粒层厚度为100mm,其粒径分布和密度列于表1。

塔式梳耙反吹颗粒层除尘器主要规格和参数于表2
