直通均流脉冲袋式除尘器的结构特点及要求要点

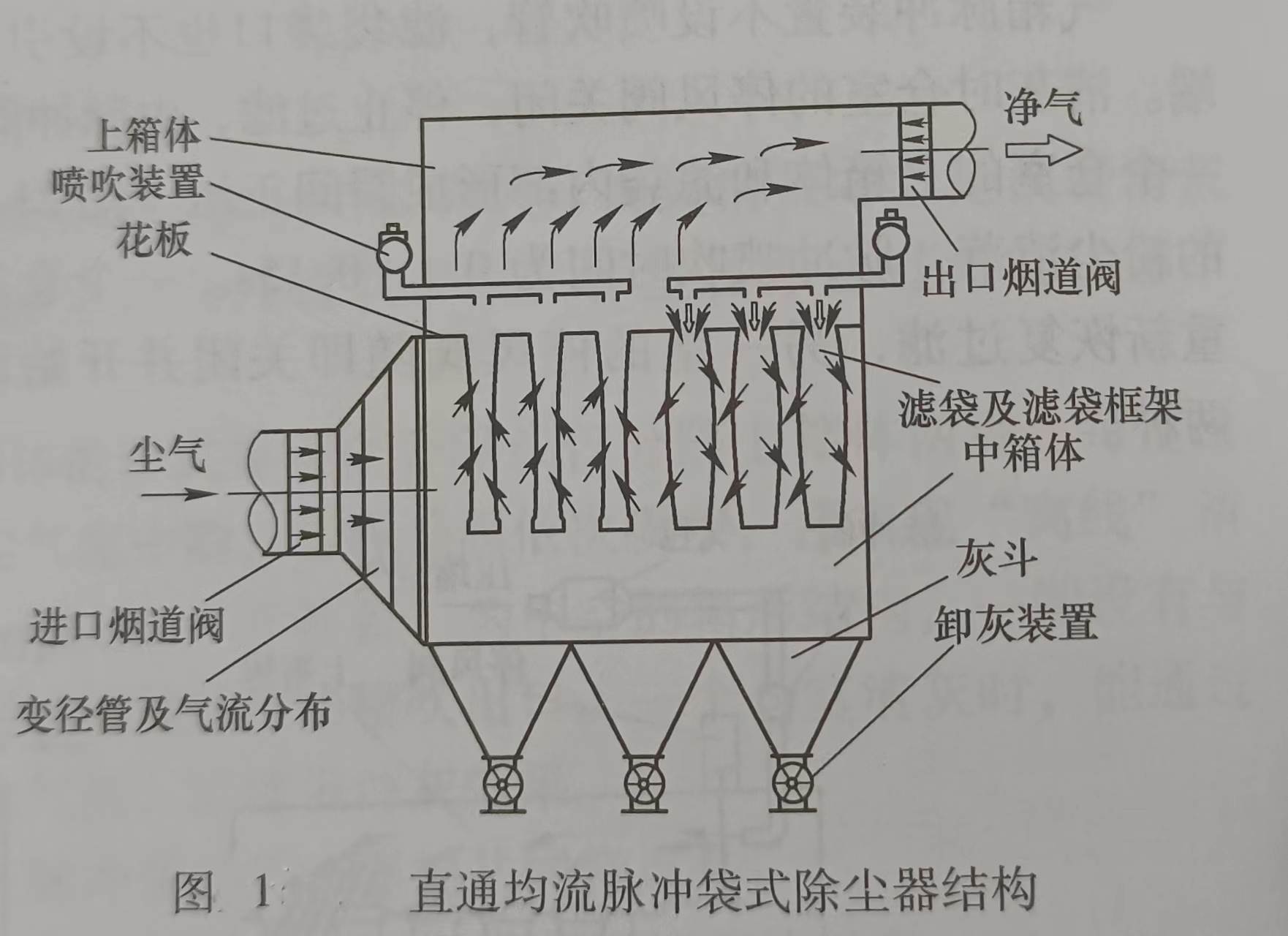

直通均流脉冲袋式除尘器结构如图所示，由上箱体、喷吹装置、中箱体、灰斗和支架、自控系统组成。

上箱体包括花板、滤袋、滤袋框 架、净化烟气出口及阀门等。

喷吹装置安装于上箱体，包括分气箱、脉冲阀、喷吹管等。

中箱体包括尘气进口、变径管、气流分布装置等。滤袋吊挂在中箱体内。

灰斗设有卸灰装置、料位计、振动器等，用于收集和排除粉尘。

自动控制系统包括配电柜、仪表柜、自动控制柜及一次检测元件等规模较大的袋式除尘器要求采取多仓室结构，传统的设计分室过多，少的有6~8个，多则有20-40个仓室。含尘气流进入箱体需经历尘气总管一变径管一支管一弯管一阀门等多个环节，而净气排出也需经历箱体一变径管一阀门一支管一总管等多个环节，而且气流通过这些环节的速度相当高，以致除尘器的结构阻力难以降低。同时，仓室数量众多易导致各仓室气流分布不均，远端仓室的处理风量与近端仓室往往差别很大,不利于阻力的降低。

随着袋式除尘器规模的大型化，对含尘气流的分布与组织提出了新的更高要求。与常规的袋式除尘器不同，直通均流脉冲袋式除尘器仓室数量大幅度减少，不设尘气总管和支管，而是在每个仓室进口的变径管内设气流分布装置，将含尘气流从正面、侧面和下面送往不同位置的滤袋。

其要点是：

(1) 严格控制含尘气流的速度，避免对滤袋的冲刷；

(2) 严格控制含尘气流的方向，最大限度地引导含尘气体自下而上地进入袋束，促进粉尘沉降，从而减少粉尘的再次附着；

(3) 缩短含尘气体的流程，并使之流动顺畅、平缓，降低结构阻力；

(4) 设置导流板和流动通道，使含尘气体均匀输送和分配至各处的滤袋；

(5) 降低各部位的气流速度：通道内、滤袋下部空间、滤袋之间(水平和上升流速)；

(6) 尽量保持各灰斗存灰量均匀，避免灰斗空间产生涡流，消除粉尘二次飞扬。
