旋转圆简形机械式动态过滤机的工作原理

旋转圆简形机械式动态过源机的原理

如果将图中的旋转体和机壳的尺寸沿轴向拉 长,并沿径向缩短，就成了旋转圆筒形动态过滤机。这样 的过滤机又称为轴流式过滤机(axial filter),。

旋转体带有两个或更多的翼片，上面 没有过滤介质。在旋转体为圆筒形，上面带有过滤介质。既有静止过滤介质，又有旋转过滤介质。

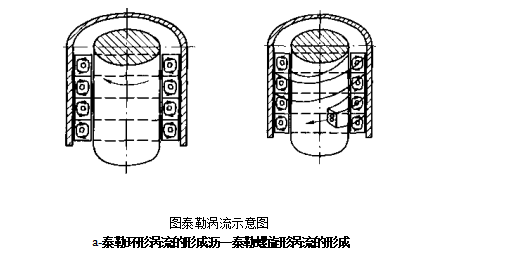

运转时，滤浆不断被泵入由旋转圆筒和静止圆筒所围成的滤室内，并使之保持充满状态。旋转的圆筒使介质上的滤渣受到剪切扫流作用，从而实现薄饼层下的过滤浓缩。滤室内牛顿流体的流动状 态取决于圆筒的转速，当转速超过某极限值时，便在滤室中产生称之为泰勒(G.I. Taylor)涡流的环状涡流，该涡流分布在转筒的周围，其宽度等于内筒和外筒所围成的间隙。相邻的泰勒涡流具有相反的旋转方向，虽然在涡内 有剧烈的混合现象存在，但涡间的混合却较少。当 滤浆沿滤室的轴向以一定速度流动时，泰勒涡流便 呈螺旋状连接起来，并一边绕内筒旋转，一边沿轴向移动，由于泰勒涡流阻止了轴向液流的逆流和短路，因此内、外圆筒间的液流为理想的柱状流。又由于泰勒涡流的剪切作用，使滤渣从介质上被扫流掉，因此才得以实现薄饼层下的过滤浓缩。
