工程机械液压系统的清洗

QXJ-230型清洗机多用于挖掘机,拖拉机及铲车等。

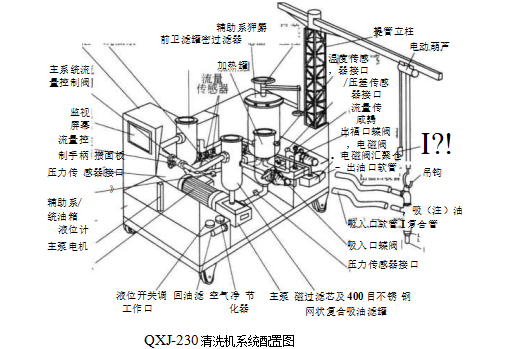

QXJ-230型清洗机系统配置如图：

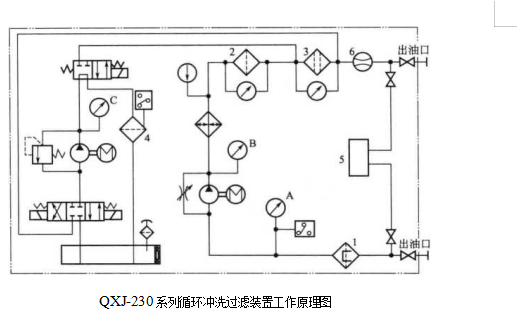

QXJ-230型清洗机辅助系统如图：

QXJ-230型清洗机操作简便，最超前的设计是它在系统的出口段设置一台在线式自动颗粒计数器，它在设定的间隔时间自动向操作人员报告油液清洁度。因此，系统的清洗不必限制时间，只看显示屏幕即可,污染颗粒尺寸、数量以及评定的等级（ISO或NAS）可全部显示并打印。清洗一台挖掘机大约20min就完成。图8-11所示为QXJ-230清洗机其清洗流量为230L/min,系统最高压力为 IMPa。当主油泵将被清洗的系统油吸入时，一级磁性吸油滤将阻挡油中较大颗粒，以起到保护泵的作用。泵后安装的加热罐可将油温升至70〜80°C,以提高清洗效果；二级粗滤主要是减轻三级精滤的负担；流量计是观察清洗液流是否达 到应有流量，以便有效控制清洗时间。同时它也是监控压差变化的辅助器，避免压差假性指示以便正确的更换滤芯。主要是当二极粗滤和三级精滤更换滤芯时，将系统油液和滤罐中的油液排入下部储油箱。此辅助系统有过滤器，可以循环净化排出的油，然后经泵再输到清洗系统。
