顶部振打袋式除尘器和中部振打袋式除尘器的组成结构

顶部振打袋式除尘器

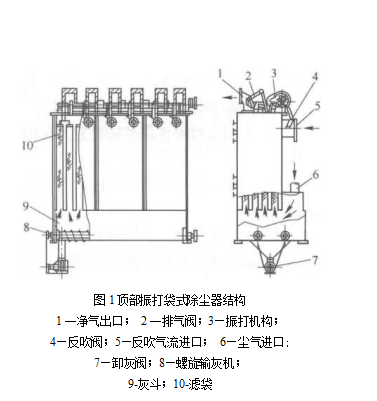

顶部振打袋式除尘器(图1)主要由箱体、灰斗和振打机构等组成。由于清灰的需要，除尘器分设若干仓室。滤袋置于仓室内，其下端开口，固定于仓室下部的底板上,以帽盖封闭的上端吊挂在振打机构的吊架上。在箱体的顶部装有阀门及振打机构。

含尘气流由进气口进入灰斗，自下而上进入滤袋内部，净化后气体穿出袋外，从位于箱体顶部的净气出口排出，粉尘被阻留于滤袋的内表面。

滤袋清灰依靠顶部的振打机构实现。在电机的驱动下，通过凸轮的作用，按一定的时间间隔逐个带动各仓室的吊架，使滤袋垂直振动，同时驱使清灰仓室的排气阀关闭、反吹阀开启，切断含尘气流通道，室外空气(或净化后的气体)借助压差的作用从反方向进入滤袋，辅助振打机构，增强清灰效果。辅助清灰的气体从袋口流出，并与含尘气流汇合前往处于过滤林的仓室再次除尘。清灰结束后，阀门复位,清灰状态。

中部振打袋式除尘器

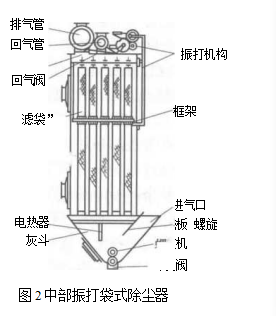

中部振打袋式除尘器的结构如图2所示。含尘气体由进口进入中箱体，净化后经由排气阀和排气管排出。清灰时，振打装置将排气阀关闭，回气阀开启，并驱使位于滤袋中部的框架振动。由于振动和回气的作用，附着在滤袋内表面的粉尘被清落。除尘器分隔成若干个仓室，清灰是逐室进行的。除尘器内装有电热器, 可在低温或含湿量较大的条件下使用。

与顶部振打式相比，中部振打式对滤袋的损伤较小。
